Konfiguracja programatora USB PPI w programie MICROWIN windows 7

pojawił się film na Youtube jak skonfigurować Programator USB PPI w środowisku MICROWIN 4.0, w tym przypadku jest to COM3, należy uważać na COM3 , bo w niektórych laptopach pod nim ukrywa się modem analogowy blokując połączenie.

Połączenie PLC TSX MICRO i PREMIUM z PC poprzez programator KW-T-01

Wersja oprogramowania PL7 PRO od wersji 4.4 pozwala na instalację w Windows XP, dla systemów Windows wyższych 7 i 8 gdyby instalacja PL7 pro 4.4 lub wyższa nie zadziałała jest alternatywa. Jest to oprogramowanie typu Virtual BOX , Virtual PC ,VMware lub podobne. Oprogramowanie to pozwala na stworzyć komputer wirtualny i pod nim zainstalować starszy kompatybilny system wraz z PL7 Pro. Opis jak skonfigurować w Virtual BOX będzie w innym artykule(w tym kawałek opisu na na końcu).

Zasoby dzisiejszych laptopów, PC z Windows 7,8 pozwalają na stworzenie nawet kilku równolegle działających wirtualnych systemów operacyjnych na jednym systemie. Czasami nie trzeba instalować systemu, wystarczy przeszukać internet w celu znalezienia już gotowych wirtualnych dysków np XP.vhd , win98.Vhd. Krążą mity że wirtualną maszyną można uszkodzić system operacyjny na rzeczywistym komputerze, jest to oczywista bzdura, system operacyjny na wirtualnej maszynie jest instalowany na wirtualnym dysku twardym, który fizycznie jest plikiem(pliki typu  VHD, VDI). Wirtualizacja (jej opanowanie) pozwala oszczędzić właściwy system operacyjny od instalacji programików nieznanego pochodzenia (ale być może przydatnych) i przeniesienie tej czynności na komputer wirtualny. Kopie wirtualnego twardego dysku można jednym poleceniem powielać, dlatego można sobie pozwolić z eksperymentowaniem o wile więcej.

Interfejs KW-T-01 produkcji KWMATIK jest interfejsem USB opartym o FTDI, więc jego sterownik tworzy wirtualny port, w menadżerze urządzeń opisany jest jako USB SERIAL COM



Razem z programem instalowany jest driver , po instalacji wybiera się DRIVER MANAGER z "Menu Start\Programy\Modicon Telemecanique".

Następnie zakładka UNITELWAY DRIVER I PRZYCISK Configuration, pojawi się okno jak na obrazku wyżej. Nastepnie dodajemy(jeśli wcześniej nie było skonfigurowane) ADD STATION,

podaje się nazwę(mniej istotne), bardziej ważne to numer Virtual COM, który jest taki sam jak zainstalowany USB Serial COM dla programatora USB KWMATIK KW-T-01, w tym przykładzie ma nr 4.

Należy włączyć Forsowanie Virtual COM i zatwierdzić

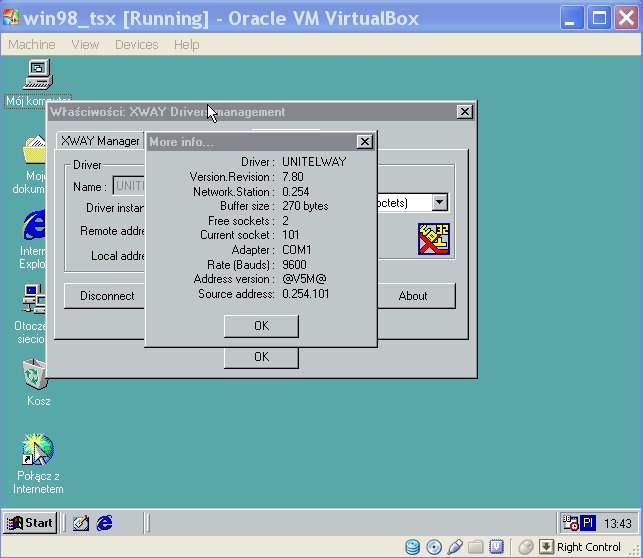

Po zatwierdzeniu można przetestować w ostatniej zakładce XWAY TEST, przycisk CONNECT

Oprogramowanie PL7 PRO umożliwia programowanie TSX Micro(seria 37xx) i TSX Premium(seria 57xx)

• Oprogramowanie PL7-2 obsługuje sterowniki serii 17-20, 27, 47
• Oprogramowanie PL7-07 obsługuje sterowniki TSX 07 Nano

W przypadku gdyby oprogramowanie trzeba by uruchomić na wirtualnej maszynie na której zainstalowano Windows XP (wystarczy XP z SP2, a nawet Win98) połączenie między portem szeregowym maszyny wirtualnej a portem USB serial komputera właściwego łączy się jak na obrazku niżej.

 przykład z programu Virtual BOX, COM1 na obrazku to port szeregowy rzeczywisty maszyny wirtualnej, zaś COM4 to USB serial COM maszyny rzeczywistej, a PORT MODE "HOST DEVICE"

Sprawdzenie dało wynik pozytywny COM1 połączony

Także można sprawdzić programem Hyperterminal ustawienie 9600-8-O-1 bez sterowania przepływem, Programator KW-T-01 ustawiony w trybie MASTER odbiera od sterownika (przy włączonym COM) ramkę danych od sterownika(sygnalizacja diodą LED RX). Ze względu na to że ramka nie w trybie ASCII i wysyła hex 10 05 01 10 05 02 w hyperterminalu są to krzaczki.

W terminalu j/w w trybie hex widać sensowne dane

Artykuł ten jest wprowadzeniem do zaczęcia programowania sterowników PLC TSX MICRO i TSX PREMIUM w obecnych realiach informatycznych(brak portów USB w 95% laptopów i Windows 7 i 8)

Więcej informacji o sterownikach j/w zawarto w  opracowaniu Politechniki Wrocławskiej " Komputerowe_sieci przemysłowe Uni-Telway i magistrala rozszerzenia TSX" autorów :

• Włodzimierz Solnik
• Zbigniew Zajda

http://www.dbc.wroc.pl/Content/1560/komputerowe_sieci_przemyslowe.pdf

MICROWIN 4.0 pod Windows 7 i programator KWMATIK USB PPI

Do prawidłowego działania w/w programu pod Windows 7 należy doinstalować SP9 (najpierw SP8 a potem SP9). SERVICE PACK nr 9 dostępny jest pod adresem firmy SIEMENS

 Sterowniki do programatora dostępne są na stronie FTDI  (wersja 2.08.24) , w tym przypadku system nie dopuścił wersji exe  i użyto wersji w archiwum zip( w tabeli)



Podstawą jest zainstalowany Microwin 4.0, podczas uruchamiania instalator SP 8 i 9 poprosi o odinstalowanie poprzedniej wersji.

W odróżnieniu od windows XP niektóre opcje wymagają dodatkowego potwierdzenia jako Administrator np: zmiana numeru portu COM dla PC cable .

Jak widać na zamieszczonych niżej zrzutach sterownik ma połączenie z PC i programuje się prawidłowo

Podłączenie S7 200 do paneli Weintek symulacja w EASYBUILDER8000

Program Easy Builder 8000 jest programem do obsługi paneli WEINTEK, pozwala na przygotowanie projektu, edycje, symulacje oraz przesłanie do panelu poprzez złącze ETHERNET lub USB (zależy od modelu).
Program jest dostępny na stronie firmy MultiProjekt : http://www.multiprojekt.pl/download.php  i http://www.multiprojekt.pl/ftp/weintek/mt8000/

Program można wykorzystać jako miniSCADA dla S7 200 lub jak wizualizator dla MicroWin
W przykładzie użyto 2 programatorów USB S7 200 firmy KWMATIK, pierwszy zainstalowany na COM 4 służył jako programator USB/PPI w programie Microwin. Drugi na Com3 podłączony do tego samego PC do programu EB8000 ,konfiguracja jak na zdjęciu

 Ustawiamy prędkość 19200,E,8,1 (o ile w Microwin prędkość jest ustawiona na 19200)
Po kompilacji uruchamiamy symulację <CTRL+I>, do emulacji nie jest potrzebny panel.

 z lewej strony włączony emulator panelu WEINTEK po prawej MICROWIN , przyciski ,Bargraph ,lampki są połączone z zmiennymi S7 200

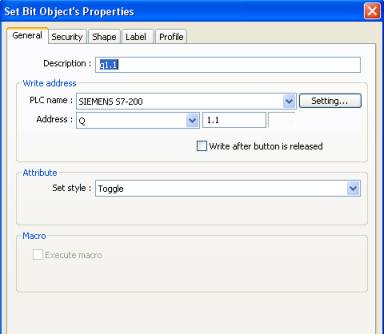

 Konfiguracja dla elementu Button : zmiana bezpośrednio wyjścia Q1.1

konfiguracja dla elementu SLIDER ,zmiana wartości VW100
